TSMT-51高壓設備綜合監測系統

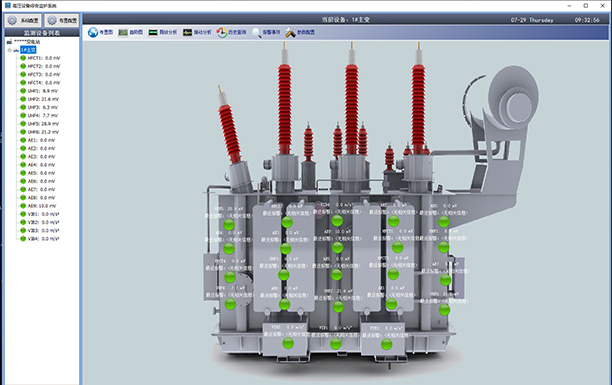

TSMT-51高壓設備綜合監測系統是天威新域公司總結多年變壓器監測與故障診斷技術基礎上研發的一款大型變壓器綜合監測裝置。該裝置采用低功耗模組結構，多處理單元并行同步采集高頻、特高頻局放、超聲波、振動、溫度和紅外圖像多個參量信息，模塊可根據變壓器結構或故障特點進行針對性的組合。也可直接采集油氣、負荷、鐵心接地電流等參數聯合分析。內置多參量同步分析、故障診斷、定位和故障評估綜合分析系統，對設備故障診斷、定位和評估提供技術支撐。監測數據上傳云平臺，實現基于案例的故障分析。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
具備自動、連續或周期性采集鐵心和夾件接地電流、超聲波局放、高頻局放、振動等狀態監測信息功能，并向綜合監測后臺傳送標準化數據分析結果和預警信息，并接收下傳控制命令。
具備單一監測參量報警后，其他監測參量自動縮短采樣周期和數據上傳周期功能。
具備各傳感單元的授時功能，具備系統自檢功能。

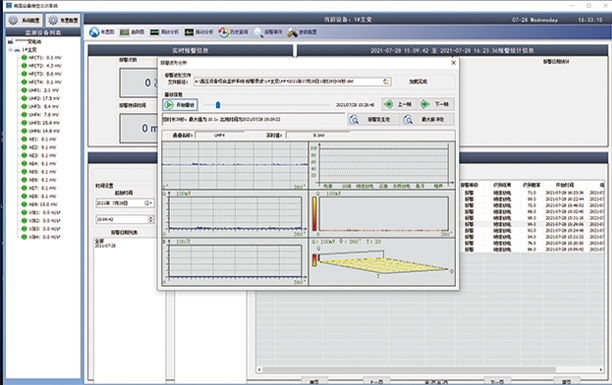

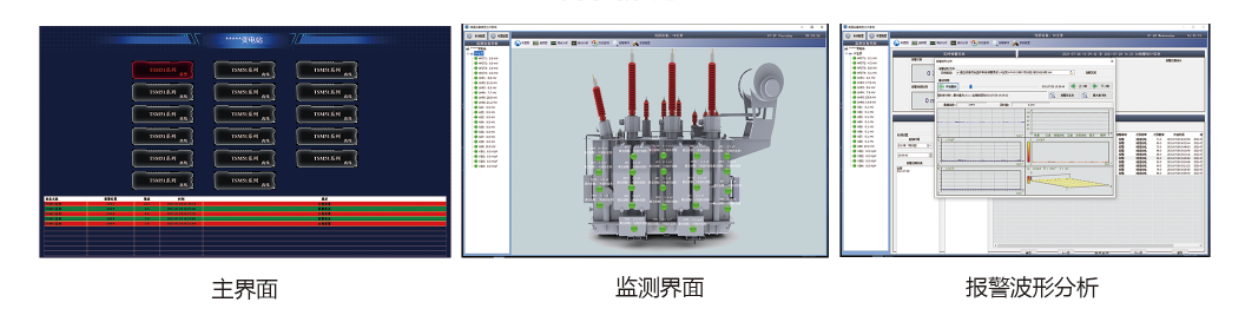

綜合監測后臺具備局部放電圖譜的展示功能，裝置告警后應可調取告警前一個周波起的1個工頻周期時長的時域波形，以及告警前后各30分鐘內的局放圖譜。
具備高頻、特高頻、射頻局部放電相位分布圖譜（PRPD）、脈沖序列相位分布圖譜（PRPS）和局部放電類型識別功能，可判斷變壓器（電抗器）中的典型局部放電類型。
高頻和超聲波形具有展開分析功能、高頻脈沖波形極性對比分析功能。
具備高頻局部放電監測在3MHz～30MHz頻段內調整檢測頻率、脈沖識別等功能，能對信號進行分離分類，提供單個脈沖時域、頻域波形及其幅值、相位等特征參數。
具備超聲波局部放電監測局部放電幅值觸發門檻和時延門檻閾值設置功能，并可提供原始脈沖波形特征信息。
具備振動監測振動加速度峰峰值、振動位移峰值、振動速度有效值、振動波形實時及歷史數據顯示功能，具有頻譜分析功能。
具備紅外測溫閾值設置和越限告警功能，并可提供紅外測溫圖譜，具備圖譜分析功能。
多傳感監測參量數據融合分析，內嵌故障案例庫及專家診斷系統，具有故障分析、故障診斷、故障預測功能。
性能參數
| 超聲波局部放電監測模組 | 描述 |
| 通道數量 | 12-24（12個/模組） |
| 傳感器峰值靈敏度 | ≥65dB(V/(m/s)) |
| 檢測頻帶 | 20kHz～200kHz |
| 檢測靈敏度 | ≤40dB |
| 高頻局部放電監測模組 | 描述 |
| 通道數量 | 4 |
| 平均傳輸阻抗 | 3MHz～30MHz頻帶內：≥16mV/mA |
| 可測放電量 | ≤10pC |
| 采樣率 | 125MS/s |
| 特高頻局部放電監測模組 | 描述 |
| 幅頻特性 | 帶寬至少覆蓋300MHz～1500MHz且在該頻帶內平均有效高度不小于15mm |
| 檢測靈敏度 | 不大于2V/m（17dBV/m） |
| 動態范圍 | 不小于40dB |
| 不同檢測通道的時間偏差 | ＜2us |
| 振動監測模組 | 描述 |
| 測量范圍（峰-峰值） | 0.1μm～400μm，誤差≤10% |
| 頻率響應 | 5Hz～3kHz，頻率響應的相對誤差應不大于±5% |
| 傳感器靈敏度 | 100mV/g～500mV/g |
| 綜合檢測單元 | 描述 |
| 接口 | 8 路隔離 10/100/1000M網口；8路光隔離RS-232/422/485兼容串口； 2路光隔離RS-232串口；6路USB接口 |
| 處理器 | 工業級四核服務器級處理器，2.0GHz |
| 通信協議 | 支持IEC61850、Modbus-RTU、Modbus-TCP、MQTT等多種接口和多種協議 |
| 監測柜 | 描述 |
| 柜體結構 | 不銹鋼+熱鍍鋅復合全密封結構 |
| 外形尺寸 | （寬×高×深）：700×1400×650mm |
